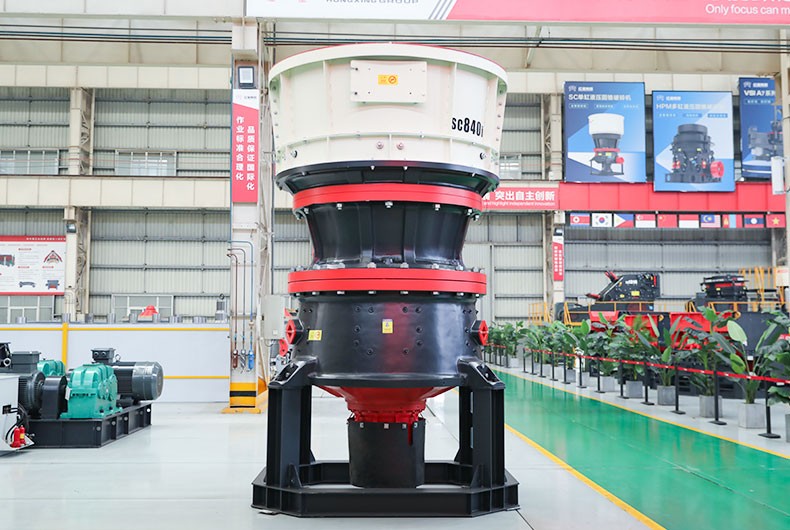

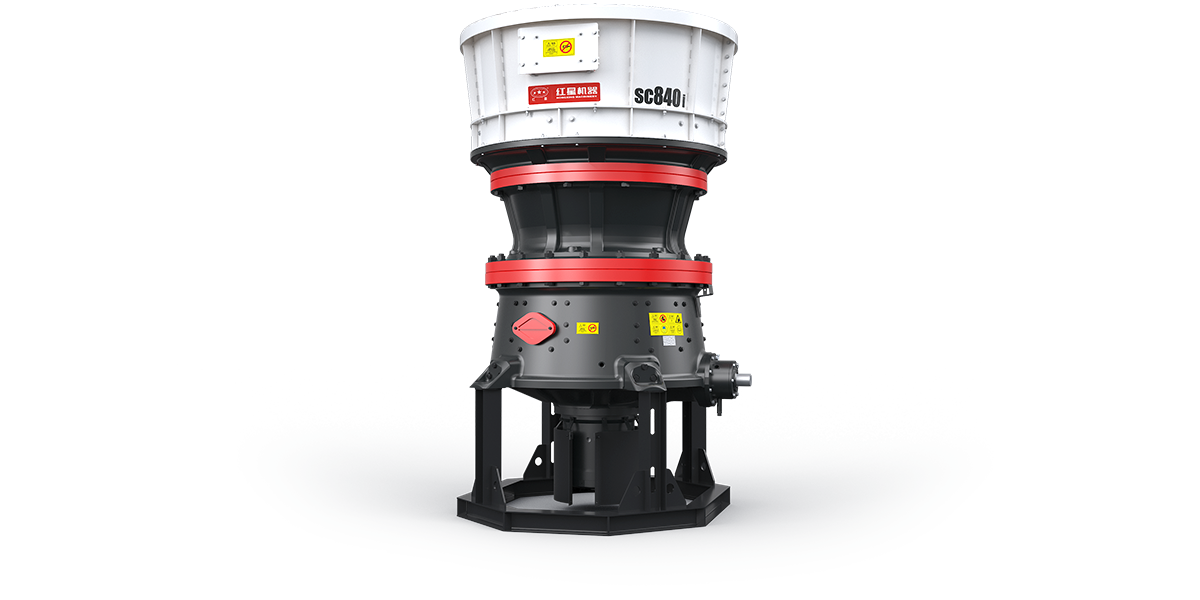

单缸圆锥破碎机

产品介绍

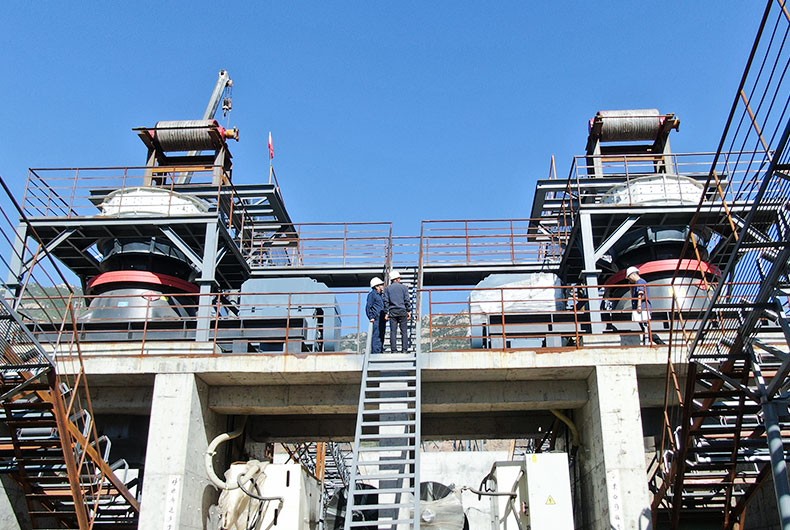

SC(S)系列单缸液压圆锥破碎机，是采用先进破碎技术研发而成，集机械，液压，电器，智能控制等技术为一体的全新一代圆锥破，结合优化的层压式破碎腔型，全智能自动化控制系统，破碎效率高，生产成本低，维修调整方便，产品呈立方体，广泛应用于冶金、建筑、水电、交通、化工、建材工业中。

产品特点

1
结构简单，易于维护

结构简单，可靠性强，易于维护，运行花钱少，轧臼壁与锥体之间的接合面贴合稳固、牢靠，不再灌充填补剂，省去了每次换件的剔除和填充、填补料时间。
2
生产能力大，能耗低

机器在将破碎冲程、破碎速度以及破碎腔形状的恰到好处的组合设计，比老式圆锥破碎的产量高 35%~60%。
3
抗压能力强，破碎效率高

单缸圆锥破碎机的主轴上下两端均有支撑，能承受更大的破碎力，具有更高的破碎效率。
4
成品粒型好，自动化程度高

PLC+触摸屏的全自动控制系统确保设备安全运行，多种腔型结合，适应多种粒度需求，采用特有的破碎腔以及层压破碎原理，使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀的特点。

严苛的质量检测和质优的原厂组件，保证设备耐用可靠,让您的工程利润飙升！咨询享特惠！

在线咨询

工作原理

Working Principle

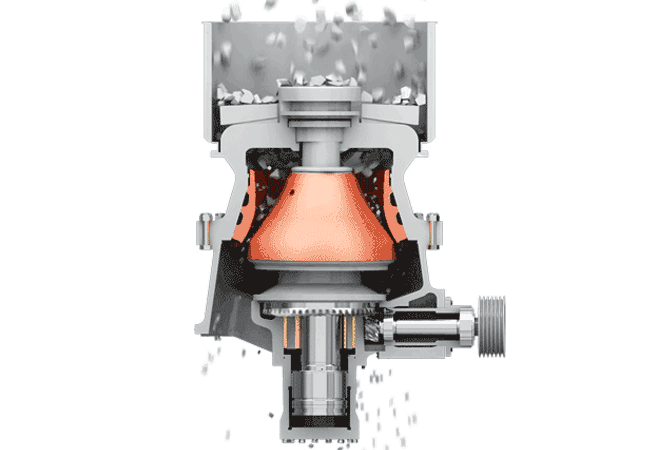

单缸圆锥破碎机工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。当物料加入到破碎腔后，主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎，破碎出的物料从而排料口排出。

技术参数

TECHNICAL PARAMETERS

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325

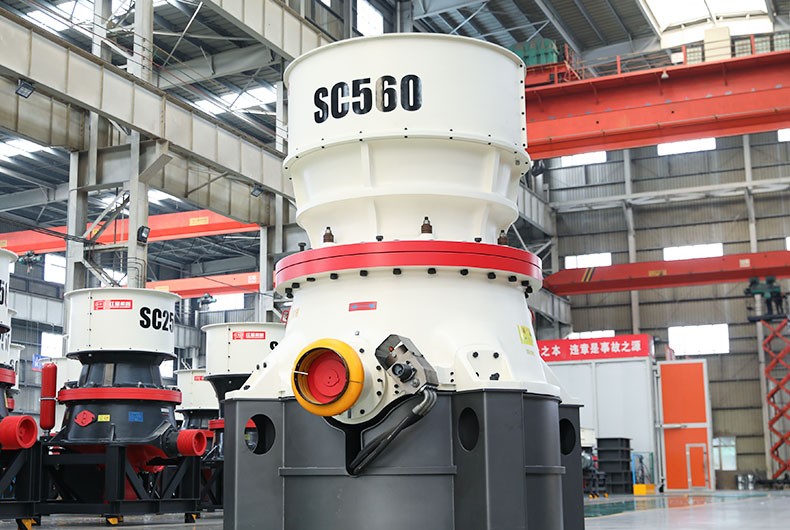

SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170
