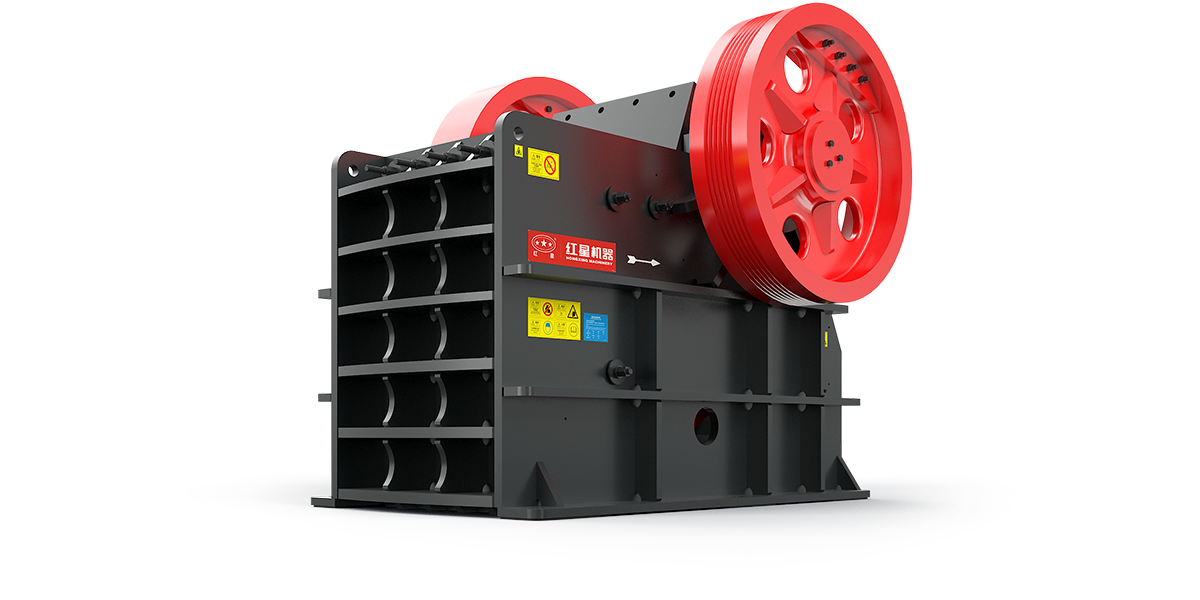

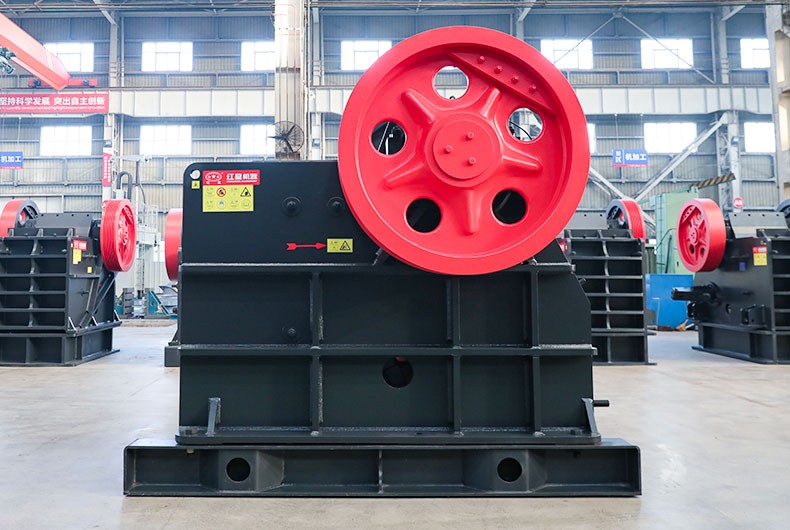

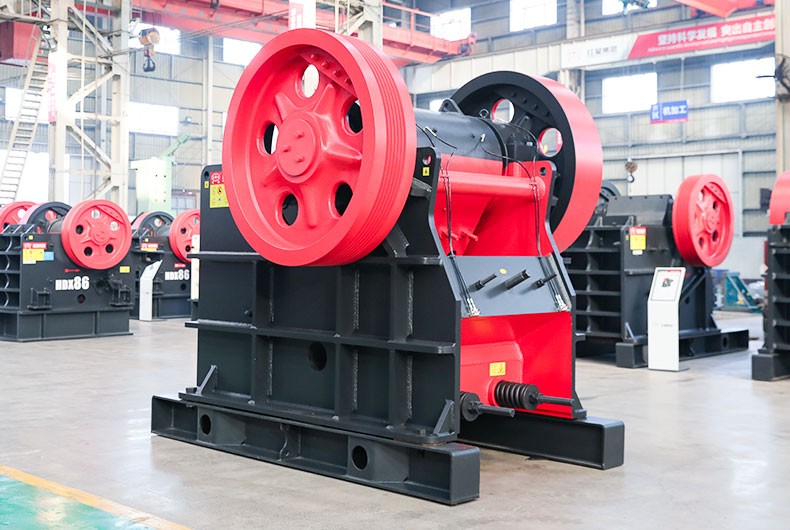

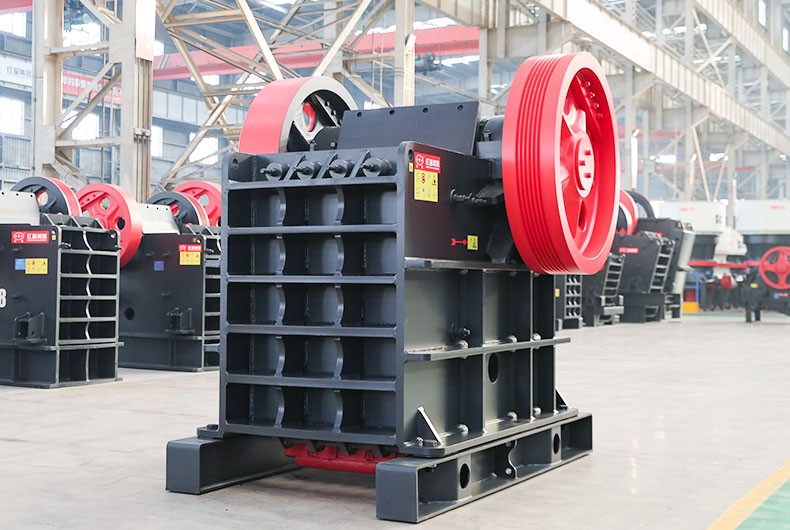

HD德版颚式破碎机

适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

进料粒度
≤950mm
生产能力
50-910t/h

在线咨询点击查看生产视频

产品特点

1
承载力强

使用超大轴承和锻造主轴，承载破碎力更大。
2
破碎比大

低悬挂运动机构设计，提供更大破碎比。
3
使用寿命长

采用高耐磨齿板，维护周期更长，节约开支。
4
故障率低

性能可靠，进行了全面优化设计，故障率低。

严苛的质量检测和质优的原厂组件，保证设备耐用可靠,让您的工程利润飙升！咨询享特惠！

在线咨询

工作原理

Working Principle

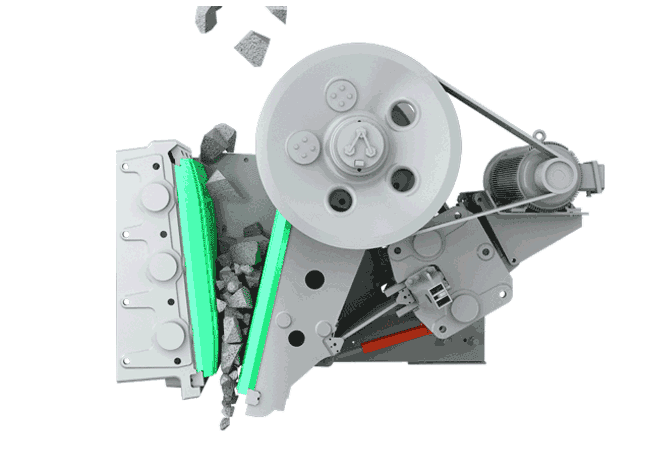

电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。破碎中，主要部件是两块颚板，一是固定颚板，垂直(或上端略外倾）固定在机体前壁上，另一个是活动颚板，位置倾斜，与固定颚板形成大小的破碎腔。活动颚板对着固定颚板作周期性的往复运动，时而分开，时而靠近，分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

技术参数

TECHNICAL PARAMETERS

型号	进料口尺寸(mm)	最大进料粒度（mm）	出料口调整范围（mm）	处理能力(t/h)	电机功率(kw)	外形尺寸长×宽×高（mm）
HD72(57)	460×720	425	45-100	50-120	6P 55	2100×1556×1640
HD86(69)	580×860	500	50-150	60-280	8P 75	2200×1754×1810
HD98(751)	680×980	630	75-175	110-410	8P 110	2660×1960×2175
HD110(912)	850×1100	750	100-200	170-550	6P 132	2960×2381×2556
HD125	950×1250	900	125-225	280-750	8P 160	3500×2614×2925
